Blue Prism Interact(インタラクト)紹介動画がYoutubeにアップされました!

みなさんこんにちは。ドリームアイランドです。



前回の記事

www.ebocean.work


で取り上げられていたBlue Prism Interact(インタラクト)の紹介動画がYoutubeにアップされました!



動画1本目

はじめようBlue Prism Interact ~フォーム作成・送信~

www.youtube.com


概要:Blue Prism Interactを使って、プロセス・フォームを作成し、ページ内の項目とルールを設定します。
フォームをユーザーに紐づけた後、ユーザーがフォームからデータ入力・送信を行い、Blue Prismのワークキューにデータが追加されるところまでを収録しております。


動画2本目
はじめようBlue Prism Interact ~ファイルアップロード・データ更新~

www.youtube.com


概要:Blue Prism Interactフォームへのファイルアップロード項目の追加と、Blue Prismのワークキューにデータが追加された後のデータ更新について収録しています。



Blue Prism Interact(インタラクト)についてもっと聞きたい!

という方いましたら、



そういうちゃんとしたことは、

公式 HP にでも聞くんだな!



L M K I ?

Let mknow Interact: 教えて☆Interact!)

って聞けば、この前、やったウェビナーの

録画でも見せてくれるだろ。

(たぶん)

www.blueprism.com





公式HPに聞きましょう!







P.S.

Blue Prism Interact(インタラクト)

一発で名前を覚えるのが難しい方もいらっしゃるかと思い、

フリガナをつけて目で覚えてもらおうと思って振ってみました。



Interact(インタラクト)、名前だけでもおぼえて帰ってくださいね。

Blue Prism Interact でワークキューにアイテムを入れた後は、どうしたらいいの?(構想策定、あるいはほぼ雑談編)

オッス!オラ、プリズムマン!!

みんな、在宅ワークは捗ってっか??



オラは在宅ワークで、ずーっと会議ばっか

してっと、もう頭がおかしくなりそうだぞ。



週末くれぇは技術的なこともすっぞ。

オラ、一応、日曜プログラマだかんな!



Blue Prism Interact とは

ちょっと疲れてきたんで文体を

もとに戻したいんですけど、

構いませんね!

都城おすすめ店】スパゲティよりパスタの方が響きがオシャレ : みやこのジョーカー



この話をするためには、

Blue Prism Interact とは何かを

理解している

ということが前提になります。



え、ご存じない?

そうですかそうですか。

Blue Prism Interact とはですね、、



・・・

・・・・・・

・・・・・・・・・



教 え ね ぇ よ !



そういうちゃんとしたことは、

公式 HP にでも聞くんだな!

www.blueprism.com



L M K I ?

Let me know Interact: 教えて☆Interact!)

って聞けば、この前、やったウェビナーの

録画でも見せてくれるだろ。

(たぶん)

www.blueprism.com



Blue Prism Interact でワークキューにアイテムを入れた後…の話

さて、皆様、よくご存じの Interact で

ワークキューにアイテムを入れた後ですが、

どんなプロセスを組めばいいのか…?



この辺りは設計の話になるので、

最終的には慎重に考え、レビューも

キッチリとやる必要がありますが、

最初から構えていても、

話が始まらないので、まずは雑談ベースで

進めていきましょう。



1ライセンスで Interact からのリクエストをさばく

雑談といいつつも、いきなり方式案の

提示になってしまって申し訳ないですが、

たとえばこんな感じにすれば、

最小の1ライセンスでも Interact の

リクエストをさばけると思うんですよね。



f:id:EnterpriseBlueOcean:20201031135409p:plain

まず、キュー処理プロセス

プロセステンプレートベースで作って、

キュー(メッセージ)駆動の処理をさせます。

  1. アイテムがあればデキューして、
  2. アイテム内のデータから実行する業務処理を特定、
  3. 業務処理の情報を入力として、プロセス起動.bat を実行し、
  4. プロセス自体は終了する(ランタイムリソースを空ける



プロセステンプレートってなんだっけ・・・?

こちらですね👇。

www.ebocean.work



プロセス起動.bat はしばらく待ってから、

AutomateC.exe で業務処理用のプロセスを起動します。

ランタイムリソースは空いてるはずなので、

プロセス実行が可能!・・・なはずです。



AutomateC.exe ってなんだっけ・・・?

こちらになります👇。

www.ebocean.work



業務処理が終わったら、

同じ要領でキュー処理プロセスを起動します。

これでワークキューの次のアイテムを

処理できるはずです。



Interact からリクエストが来ないときもランタイムリソースを有効活用したい

いろいろやり方はあると思いますが、

Dynamic Scheduler 的な考え方で、

事前にワークキューにアイテムを

突っ込んでおけば良いと思います。



Dynamic Scheduler is 何?

・・・こちらです👇。

www.ebocean.work



Interact からのリクエストを優先したければ、

優先度の機能を使って制御できると思います。



この処理方式の課題

さっき、お風呂に入ってるときに考えた、

インスタントな処理方式なので、

いろんな課題があると思います。



たとえば、、

  • プロセス起動.bat をどう実装するか。固定の時間、待機するのではなく、AutomateC.exe でランタイムリソースの状態をチェックするなど、いろいろ検討のポイントがある
  • 〇月×日 xx:xx:xx という日付・時刻指定のスケジュール実行がやりにくい
  • リアルタイム性が低い(1ライセンスしかない前提だと、これは仕方ない気もする)



他にもお気づきの点があれば、

ぜひ、コメントください。

Leave your comment !



まとめ

  • Blue Prism Interact の後続処理を検討。いきなり完璧なものは作れないので、まずは雑談ベースで。
  • プロセステンプレートAutomateC.exeDynamic Scheduler などのノウハウを組み合わせれば、1ライセンスでも Interact の活用は可能そうだし、Interact からのリクエストがないときもライセンスを有効活用できそう。
  • まだまだ雑談ベースの処理方式なので、もっと精緻化したい・・・!(サンプルを GitHub 公開とかしたい☆)



雑談ついでなんですが、

どう考えても

黒歴史になっているコイツ👇



を Refine して、

フルHDデジタルリマスター版で復刻

しようとしている人がいるらしいです。

(うわさに聞いた)



ヤバいですね。

正気を疑います。



名前も一新したい、って聞いてるんですが、

皆様、何か良いアイデア、

ございますでしょうか?



私は



プ リ 山 ズ ム 男



がいいんじゃないかな、って思ってます。



これ以上に良い案とか、

たぶん、無いと思いますけど、

もし何かあれば、

ぜひコメントください☆

スケジュール実行が動かない?

どもども、ジャナイホーです。



スケジュールの定義をしたのに、時間になってもうんともすんとも言わない、ということがあったりします?

先ずは一通り、Blue Prismのスケジュール定義やスケジュールサービスの稼働が正しくセットアップされているか、確認します。

一回も動いたためしがない、ということであれば、これらセットアップを確認しましょう。

www.ebocean.work

www.ebocean.work



そうではなくって、、、

これまでは、ちゃんと動いていたのに、突然、あるいは、ときどき、「保留」ステータスのまま、動いていなかった、ということがあったりしたとき。

そんなとき、実は色んな原因が考えられるのですが、そのうちの一つとして、ネットワーク接続に起因してたりすることがあります。

念の為、切り分けの一つとして、今回の記事を参考にしてみて下さい。



コントロールルーム画面上で、手作業でプロセスは動く

セッション管理の画面で、手操作で任意のプロセスを右側のリソースにずずずぃっと、ドラッグアンドドロップでセッションを作成&実行すると、上手く動きます。動くんですよ。と。

f:id:EnterpriseBlueOcean:20200907171846p:plain



そもそも、ここで動いてくれなければ、ランタイムリソースが正常に稼働していないか、通信が出来ていません。スケジューラ以前の問題です。ネットワーク接続やランタイムリソースのプログラムの稼働状況を確認して下さい。



もし、上記の手操作ではちゃんと動くけれども、同じプロセス、同じランタイムリソースをスケジュールで起動した場合に、動いてくれないんですよ。と。

f:id:EnterpriseBlueOcean:20200908134459p:plain



あるいは、コントロールルームの画面上を見ていると、リソースの接続状態が断続的に「接続中」→「検証しています」→「未接続」を繰り返したりする。



そんなときは、マシン間のネットワーク接続の設定が正しいかどうか、疑ってみる必要があります。



スケジュールログを確認する

先ず、スケジュールのログを確認します。

何か情報が出ているかもしれません。

f:id:EnterpriseBlueOcean:20200908134521p:plain



そこに例えばこんなメッセージがログに出ていれば、、、

「リソース○○ is offline」(○○がオフラインです)。

これは、そのランタイムリソースに通信が出来ていないことを示しています。

f:id:EnterpriseBlueOcean:20200908134539p:plain



えっ!? だって、手操作での実行は出来てんじゃん。通信が出来てるってことでしょ?

。。。そうなんですけど、コントロールルーム画面上(つまりそのインタラクティブクライアント)と当該ランタイムリソース間の通信方式・手順と、スケジュール実行を司るアプリケーションサーバと当該ランタイムリソース間の通信方式・手順は、微妙に違います。なので、こっちは出来てるのにそっちは出来ない、という現象が起こります。



そっちで通信が正しく出来ているか、確認する

以下を確認しましょう。(ちょっとネットワークの専門的な話になりますが。)

  • Windows Firewall、(Amazon AWSなどで動かしている場合、そのセキュリティグループの設定)など、TCP通信(アプリケーションサーバとランタイムリソース間、双方向)が開放されているか
  • ホスト名の名前解決が出来ているか

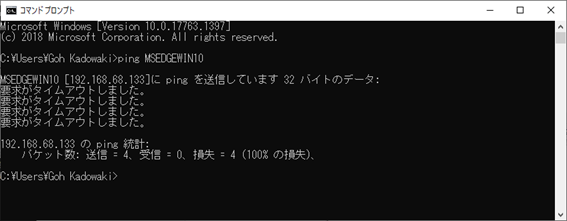

アプリケーションサーバのコマンドプロンプトを起動して、そこから、pingコマンドを実行してみます。

f:id:EnterpriseBlueOcean:20200908134600p:plain

上記のようなメッセージ(ホスト○○が見つかりません。ホスト名を確認してもう一度実行して下さい)が出るようであれば、ホスト名の名前解決が出来ていません。

nslookupコマンドを実行して、DNSによるホスト名の名前解決が正しく行えているかどうか、を確認することも必要です。

ネットワーク管理者に連絡して、ホスト名の名前解決が出来るように依頼する必要があります。

(DNSの設定を正しくする、あるいは、ローカルのhostsファイルにホスト名&IPアドレスのエントリを記載する、などです。)



f:id:EnterpriseBlueOcean:20200908134617p:plain

上記のように、ホスト名の後にIPアドレスがきちんと正しい値で表示されていれば、ホスト名解決については、問題ないでしょう。



もう一つの確認方法

もうひとつ、ネットワーク通信接続が正しく設定され、動作しているか、を確認する方法ですが、以下のように、ブラウザからランタイムリソースに接続してみます。

http://<ホスト名>:<ポート番号>/version



ここでは、アプリケーションサーバのブラウザから、<ホスト名>(とあるのは、ランタイムリソースです。)に対して接続してみる、ということをやってみます。

こんな画面が出れば、正しく通信が行えています。ここまでくれば大丈夫のはず。

f:id:EnterpriseBlueOcean:20200908134726p:plain



下記のような画面が出るのであれば、正しく通信が行えていません。

Windowsのファイヤーウォールやその他ネットワークの制限などが邪魔をしているか、あるいは、ランタイムリソースがそのポート番号で正しく動作していない、ということが考えられます。

f:id:EnterpriseBlueOcean:20200908134744p:plain



インストール、サーバの環境設定、ランタイムリソースの環境設定、正しく出来てるか、見直しする必要があります。

また、ネットワーク通信の設定も確認する必要があります。

ネットワーク通信の確認手順については、下記を参考にしてみて下さい。

https://portal.blueprism.com/documents/guide-tests-network-connectivity



イベントビューワでログを確認

アプリケーションサーバのイベントログにも手掛かりになるようなエラーメッセージが出力されている可能性もあります。確認してみましょう。

f:id:EnterpriseBlueOcean:20200908134839p:plain



ネットワーク接続の不調が原因の場合、アプリケーションサーバのマシン、あるいは、ランタイムリソースのマシン、のWindowsのイベントログ上には、以下のようなメッセージが出力されていたりします。

(このうちのどれか、だったり、複数だったりします)

こんなときは、ネットワーク管理者に連絡して調べてもらいましょう。

遅延、寸断が発生している、あるいは、ホスト名の名前解決が正しく行えていない、というのが多い原因です。

通信が安定して、遅延も発生しない高品質でないと、上手く動きません。



System.IO.IOException: Unable to write data to the transport connection: 確立された接続がホスト コンピューターのソウトウェアによって中止されました。. ---> System.Net.Sockets.SocketException: 確立された接続がホスト コンピューターのソウトウェアによって中止されました。


System.IO.IOException: 転送接続にデータを書き込めません: 確立された接続がホスト コンピューターのソウトウェアによって中止されました。。 ---> System.Net.Sockets.SocketException: 確立された接続がホスト コンピューターのソウトウェアによって中止されました。


Failed to read next incoming line within ...



Error connecting to resource. Attempts to re-establish the connection will occur periodically. BluePrism.BPCoreLib.BluePrismException: リソースへの接続がタイムアウトしました。



Failed to connect to Resource PC - Reply: ''



Failed to create session on ○○ - No reply from Resource PC



Timed out waiting for all sessions to start


Timed out waiting for valid connection



Not connected to ○○



An error occurred while 'Say'ing: ...



Connection to the resource timed out



IPアドレスが固定で割り振られていない環境ではないですか?(DHCPで動的に割り当てられたりしていませんか?)

マシンあるいはWindowsの電源管理の オプション設定で、待機状態やオフになったりすることは無いですか?

Wifiでネットワークに接続したりしていませんか?

もし心当たりがあるのであれば、これらは見直しをする必要があります。

安定して、低遅延な接続が必要です。



アプリケーションサーバから:

ping -l 1024 -n 30 <ランタイムリソースのホスト名>



あるいは、

ランタイムリソースから:

ping -l 1024 -n 30 <アプリケーションサーバのホスト名>



などとコマンドプロンプトから実行してみて、応答時間、パケットの損失率などを確認します。これを長いこと、定期的に実施してみて、変な挙動が無いか確認するのも手です。繋がるには繋がるけど、不安定っぽいなぁ、とか。



最近の事例では、AWS環境で、AZ(Availability Zone)を跨いだ複数のランタイムリソースを1つのリソースプールでスケジュールタスクを割り当てたケースで、ネットワークセグメントを超えることによる影響なのか、AZを超えることによる影響なのか、通信が遅延・タイムアウトが頻発していた、ということがありました。

こういうのって、見え難いんですよね。。。

この場合、一つのリソースプールに所属するランタイムリソースは、すべて同じネットワークセグメントの中で、同じAZにあるものに限定するようにしました。これで、通信環境が改善され、結果的にスケジュールタスクが失敗する、プロセスが落ちる、保留状態のセッションがそのまま残る、ということが発生しなくなりました。



リソースプールを使って、そのリソースプールの中に多くのランタイムリソースを入れている、という環境になると、ネットワークにかかる負荷とレスポンス・安定性要求はよりシビアになります。



バージョンアップ

ネットワーク接続に問題はなさそうだ、と切り分けが出きている場合、それでも問題が頻発するようでしたら、Blue Prismのバージョンがv6.7以降であれば、最新のバージョンに上げてみましょう。

6.7.0、6.7.1、6.7.2であれば、6.7.3以降に。

6.8.0であれば、6.8.1以降に。



ナレッジベース文書

以下のナレッジベースも参考にしてみましょう。

How do I check network connectivity for Blue Prism?
How do I check if a Runtime Resource is alive remotely?

portal.blueprism.com



How can a Session created by Scheduler get stuck in a 'Pending' state?

help.blueprism.com



そして、

「遅延」というと、ネットワークの問題も多いのですが、

実はもう一つ。

データベースとの通信レスポンスの悪化

注意する必要があるのが、データベースのパフォーマンスの劣化です。

ランタイムリソースとアプリケーションサーバは、高頻度で通信を行います。

プロセスを実行していないアイドル状態でも、ランタイムリソースが生きているか、オフラインになっていないか、を定期的に確かめています。

この状態情報をSQL Serverデータベースに書き込んだり、参照したりといったことをやるのですが、もしこのデータベースへ問い合わせあるいは書き込みを行った際に、結果が想定範囲の時間内で返ってこない場合、つまり、タイムアウトが発生した場合、上記のような「通信ができなかったぜ」エラーを出すことがあります。

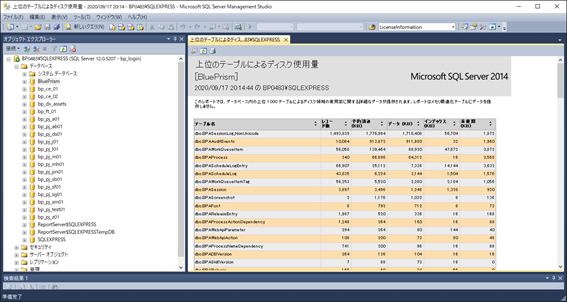

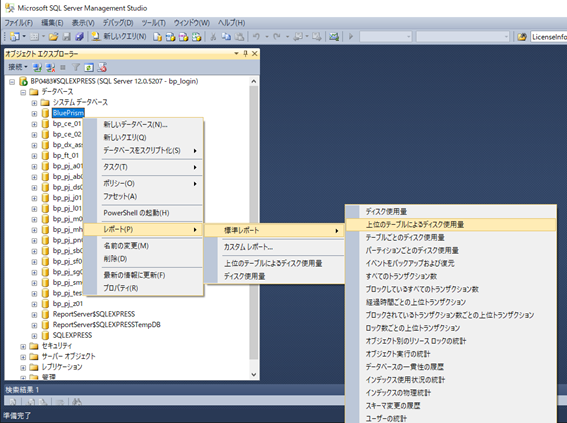

データベースのレスポンスが悪くなる原因の一つが、データベーステーブルが肥大化し、CPUやメモリ、ディスクなどを逼迫し、SQL処理が重くなってしまった、ということがあります。

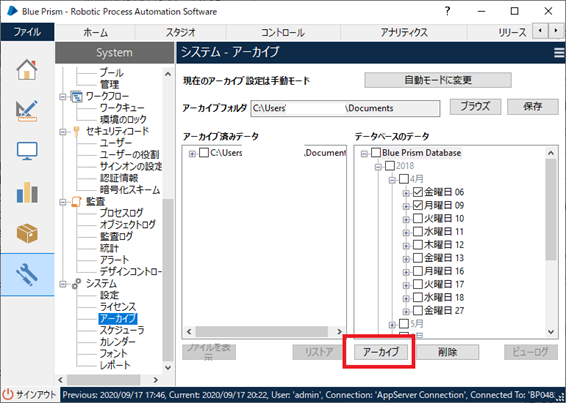

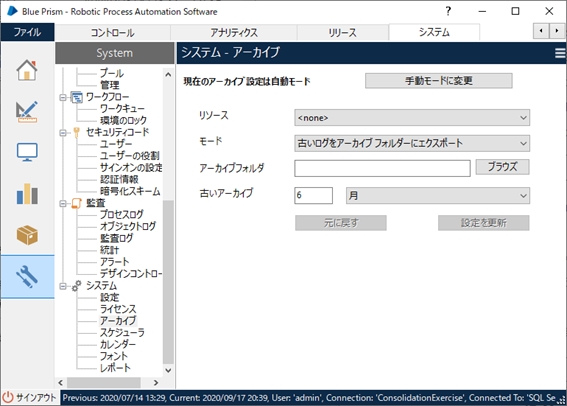

特に、セッションログのテーブルが、いとも簡単に肥大化します。適切なタイミングで適切な範囲でセッションログをアーカイブするようにし、肥大化を避けるようにしましょう。

セッションログをアーカイブし、DBが軽くなったことで、ネットワーク通信エラーが激減した、というお話もよく聞きます。



通信、接続は正しく行われている、にもかかわらず、でもまだスケジュールでエラーが発生する、あるいは、ここ最近急にエラーが頻発し出した、などというときは、データベースのレスポンス悪化も疑って下さい。

レスポンス悪化の大きな要因のひとつは、定期的な適切なデータベースのメンテナンスを行っていないこと、です。

トラブルを未然に防止する為にも、データベースのメンテナンスは、規模が大きくなればなるほど、重要です。



www.ebocean.work


、、、これでも埒が明かないようであれば、カスタマーサポートへ問い合わせ、ですな。。。



まとめ

スケジュール実行が出来ない、という現象が発生する場合、スケジューラサービスなどの事前設定が正しく行われていないかもしれない、といった点に加えて、ネットワーク通信が正常に動作していない場合も考えられます。

ホスト名の名前解決が出来ているか、通信が遅延なく常にしっかり安定して出来ているか、各種ネットワークコマンドを駆使して確認し、問題解決にあたる必要があります。

アプリケーションサーバ、ランタイムリソースの双方のWindowsのイベントビューワにある、イベントログも解決のヒントになります。

製品のマイナーバージョンのアップデートで解決する場合もあります。

SQL Serverデータベースのテーブルが肥大化することでレスポンスが悪化し、通信エラーを引き起こしていることも考えられます。

セッションログのアーカイブなど、データベースのメンテナンスも安定運用のカギです。
